Hartree-Fock 方法¶

量子化学精确解¶

Note

首先要明确的是,我们这里说的量子化学精确解是建立在Hartree-Fock近似带来的物理图景上的,从数学上来说,因为HF近似会缺失对一部分电子相互作用的描述,所以我们需要多组态相互作用这种数学方法给他打补丁,如果求解的方法是DFT,那么根本不存在所谓组态相关的物理图景.

在传统的化学理论中,我们用一个能量最低的组态作为主要组态来描述整个体系,例如,在分子轨道理论中,我们考虑电子总是优先成对占据能量较低的\(\sigma\)成键轨道,如果存在简并轨道,则根据洪特规则自旋平行的占据这些轨道,这样一种占据方法对应能量最低的状态.

而量子化学理论告诉我们,精确解必须由完全组态相关描述,这是一种更加先进的物理图景,我们之所以更加相信多组态相关这个物理图景,是因为其精确描述的波函数带来更强的可解释性,包含更多的信息.

要想描述一个多电子体系薛定谔方程的精确解,通常需要满足两个条件:

完全组态相关
无穷基组

无穷基组的要求很好理解,我们将波函数视作希尔伯特空间下的一个向量,这个向量空间的基底是无穷维度的,自然描述这个波函数的基向量越多,其就越精确.

完全组态相关要求我们表示波函数的时候用上所有的组态,首先,要明晰组态的定义,组态和电子构型类似,都是描述电子状态的一个名词,只不过,电子构型只对电子的轨道排布做出要求(\(1s^22s^22p^1\)),没有对电子的自旋做出描述,而电子组态对电子自旋也给予了描述,两者的定义类似.

首先,考虑一个电子的薛定谔方程,其波函数被称作分子轨道,我们知道,单独考虑单个原子的单个电子的时候,其波函数的解被称作原子轨道,其按照能量排布有无穷多个\(s,p,d,f\cdots\),假设我们在所有原子的所有原子轨道中我们取K个作为分子轨道的基组(为什么取原子轨道,是因为其能更好表述分子轨道,用较少的迭代次数就能收敛,如果使用表象的本征函数,可能需要迭代很多次才能收敛,并且基组的个数需要很多.)

由于线性组合不会改变自由度个数,所以最后会组合出K个不同能级的分子轨道,又考虑到自旋方向有两个,所以就会有2K个分子轨道:

\[ \{ \phi_1,\phi_2, \ldots ,\phi_{2K} \} \]

这个时候,假设我们有\(N\)个电子,那么这N个电子在2K个轨道上的一种占据就称为电子的一个组态,在该基组下,电子组态总共有\(C_{2K}^N\)个,最终的波函数一定要使用上所有组态的波函数进行线性表示,这就被称作完全组态相关(Full-CI).

\[ \psi=\lim_{K \to \infty}\sum_{i=1}^{C_{2K}^N}\sum_{j=1}^{N} c_{j}^i \phi_{m_j^i} \]

满足两个条件就能得到量子化学精确解,由此可见,得到精确解往往是非常困难的,所以必须引入具有适当近似效果的计算方法简化我们的计算.

其中有限基近似是我们前面已经广泛使用的.

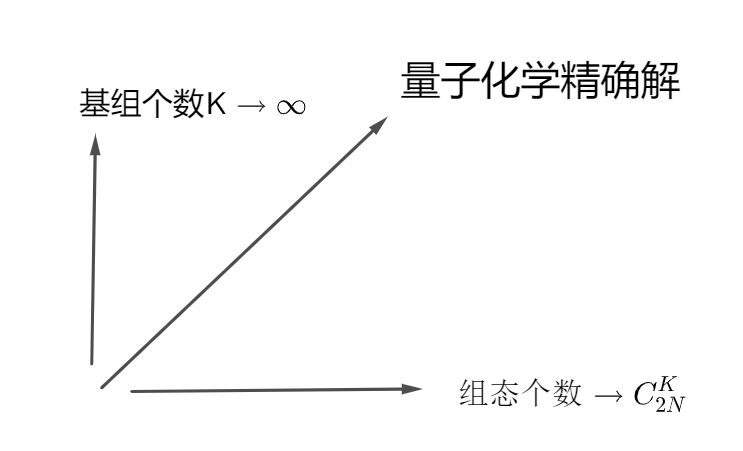

alt text

H-F近似¶

对于某个电子,我们近似假设其与其他电子的相互作用是一种平均的,孤立的相互作用,也就是说,一个电子与其他电子的相互作用采取所谓的平均场近似,即有fock算符:

\[ \hat{f}=\hat{T}+\sum_{i,j}V_{Ne}+\widetilde{V}_{ee}(r) \]

通过求解fock算符的本征方程,可以得到所谓的 单电子轨道波函数 .

那么总波函数可以写成各个分子轨道波函数的乘积(联合分布等于独立分布的乘积):

\[ \Psi=\phi_1(x_1)\phi_2(x_2)\ldots\phi_N(x_N) \]

其中\(x_i=(\vec{r_i},\vec{\omega_i})\),是电子空间坐标和自旋坐标的综合:

\[ \phi_i(x_i)=\psi(\vec{r_i})\alpha(\vec{\omega_i}) \]

然而,上述波函数不满足泡利规则----互换任意两个电子的标号,总波函数需要变号,所以上述波函数需要修正成slater行列式的形式.

考虑两电子波函数,一个满足泡利规则又可以归一化的形式为:

\[ \Psi=\frac{1}{\sqrt{2}}(\phi_1(x_1)\phi_2(x_2)-\phi_1(x_2)\phi_2(x_1))=\frac{1}{\sqrt{2}}\begin{vmatrix} \phi_1(x_1),\phi_2(x_1)\\ \phi_1(x_2),\phi_2(x_2) \end{vmatrix} \]

互换两个电子就是互换行列式的两行,行列式需要变号,将上述结果推广到N个电子就是所谓的slater行列式:

\[ \Psi=\frac{1}{\sqrt{N!}}\begin{vmatrix} \phi_1(x_1)&,\phi_2(x_1)&, \ldots &,\phi_N(x_1)\\ \phi_1(x_2)&,\phi_2(x_2)&, \ldots &,\phi_N(x_2)\\ \vdots&,\vdots&,\ddots&,\vdots\\ \phi_1(x_N)&,\phi_2(x_N)&, \ldots &,\phi_N(x_N) \end{vmatrix} \]

总分子轨道可以分离变量成为N个单电子轨道,并且可以用N个单电子轨道的Slater行列式来表示,这是 平均场近似的直接结果 .

总波函数的能量¶

以双电子为例,总电子哈密顿算符为:

\[ \hat{H}=-\frac{1}{2}\nabla_1^2-\frac{1}{2}\nabla_2^2-\sum_{A} \frac{Z_A}{|r_1-R_A|}-\sum_A \frac{Z_A}{|r_2-R_A|}+\frac{1}{|r_1-r_2|} \]

我们将动能算符与核势能算符合并成为hartree算符:

\[ \hat{h}(r)=-\frac{1}{2}\nabla^2-\sum_A \frac{Z_A}{|r-R_A|} \]

所以可以简写为:

\[ \hat{H}=\hat{h_1}+\hat{h_2}+\frac{1}{|r_1-r_2|} \]

所以能量为:

\[ E=\langle \Psi|\hat{H}|\Psi\rangle =\langle\Psi|\hat{h_1}|\Psi\rangle+\langle\Psi|\hat{h_2}|\Psi\rangle+\langle\Psi|\frac{1}{|r_1-r_2|}|\Psi\rangle \]

将slater行列式代入,将上述形式展开成为积分,最终得到结果:

\[ E=\int dx \phi_1^*(x)\hat{h}\phi_1(x)+\int dx \phi_2^*(x)\hat{h}\phi_2(x) +\int dx_1\int dx_2\phi_1^*(x_1)\phi_2^*(x_2)\frac{1}{|r_1-r_2|}\phi_1(x_1)\phi_2(x_2)-\int dx_1\int dx_2\phi_1^*(x_1)\phi_2^*(x_2)\frac{1}{|r_1-r_2|}\phi_1(x_2)\phi_2(x_1) \]

这一坨太长了,所以物理学家发明了记号来化简上面的式子:

\[ \begin{aligned} &\int dx \phi_i^*(x)\hat{h}\phi_j(x)=\langle i|h|j\rangle \\ &\int dx_1\int dx_2\phi_i^*(x_1)\phi_j^*(x_2)\frac{1}{|r_1-r_2|}\phi_k(x_1)\phi_l(x_2)=\langle ij|kl\rangle \end{aligned} \]

所以能量可以简记为:

推广到N电子体系可以得到:

\[ E=\sum_{i=1}^N\langle i|h|i\rangle+\sum_{i<j}(\langle ij|ij\rangle-\langle ij|ji\rangle) \]

这个还是比较长,有的书上会再引入记号:

\[ \langle ij||ij\rangle=\langle ij|ij\rangle-\langle ij|ji\rangle \]

然后不管求和,重复计算了就除以2(这里其实用到了事实\(\langle ii||ii\rangle=0\)):

\[ E=\sum_{i=1}^N\langle i|h|i\rangle+\frac{1}{2}\sum_{i=1}^N\sum_{j=1}^N \langle ij||ij\rangle \]

得到了体系的总能量后,我们来观察一下,很明显,能量组成的第一项是单电子贡献项,每个电子独立在势场中运动,那么后面剩下的一坨就是电子之间的相互作用项:

\[ \langle ij|ij\rangle=\int dx_1\int dx_2\phi_i^*(x_1)\phi_j^*(x_2)\frac{1}{|r_1-r_2|}\phi_i(x_1)\phi_j(x_2)\\ =\iint dx_1dx_2 \frac{\rho_e(1)\rho_e(2)}{|r_1-r_2|} \]

从中可以看出这一项代表的就是库伦相互作用

第二项为\(\langle ij|ji\rangle\)被称作交换积分,来源于电子的反对称性(泡利规则),在经典理论中没有对应.我们来考察这个积分:

\[ \int dx_1\int dx_2\phi_1^*(x_1)\phi_2^*(x_2)\frac{1}{|r_1-r_2|}\phi_1(x_2)\phi_2(x_1) \]

将波函数分离变量写成自旋波函数和轨道波函数的乘积:

\[ \int dr_1\int dr_2\psi_1^*(r_1)\psi_2^*(r_2)\frac{1}{|r_1-r_2|}\psi_1(r_2)\psi_2(r_1)(\iint d\omega_1d\omega_2 \alpha_1^*(\omega_1)\alpha_2^*(\omega_2)\alpha_1(\omega_2)\alpha_2(\omega_1)) \]

注意自旋轨道波函数的乘积:

\[ \iint d\omega_1d\omega_2 \alpha_1^*(\omega_1)\alpha_2^*(\omega_2)\alpha_1(\omega_2)\alpha_2(\omega_1)=\int d\omega_1\alpha_1^*(\omega_1)\alpha_2(\omega_1)\int d\omega_2 \alpha_2^*(\omega_2)\alpha_1(\omega_2) \]

如果两个波函数自旋相反的话,根据正交性,上述积分一定为0,这样能量就平白损失了负的一部分,为了使得能量尽可能低,两个占据不同轨道的电子的自旋必须要平行,这就是洪特规则.

上述的推导过程我们似乎并没有约束简并轨道的条件,然而,HF近似要求我们取能量最低的组态,所以,电子自旋平行的排布在不同轨道只会在简并的情况出现,与洪特规则完全符合.

总结一下,一个hartree-fork近似状态下求解的总波函数的能量由三个部分组成:

单电子贡献
多电子库伦相互作用贡献
交换能贡献

寻找最好的组态¶

对能量构成的拉格朗日函数采用变分求能量最低的组态.

注意到有约束条件:

\[ \langle i|j\rangle=\delta_{ij} \]

所以构造拉格朗日函数:

\[ L=E-\sum_{i,j}\varepsilon_{ij}(\langle i|j\rangle-\delta_{ij}) \]

然后使用泛函变分求极值:

\[ {\delta L}=L(m+\delta m)-L(m) \]

然后一项一项来:

\[ L(m+\delta m)=\sum_{i\neq m}\langle i|h|i\rangle+\langle m+\delta m|h|m+\delta m\rangle+\frac{1}{2}(\sum_{i,j\neq m}\langle ij||ij\rangle+\sum_{i\neq m}\langle i(m+\delta m)||i(m+\delta m)\rangle+\sum_{j\neq m}\langle (m+\delta m)j||(m+\delta m)j\rangle+\langle (m+\delta m)(m+\delta m)||(m+\delta m)(m+\delta m)\rangle)-\Delta \]

这个\(\Delta\)是拉格朗日乘子哪一项,也和上面的类似:

\[ \Delta=\sum_{i,j}\varepsilon_{ij}(\langle i|j\rangle-\delta_{ij})+\sum_{i\neq m} \varepsilon_{im}\langle i|\delta m\rangle+\sum_{j\neq m} \varepsilon_{mj}\langle \delta m|j\rangle+\varepsilon_{mm}(\langle\delta m|m\rangle+\langle m|\delta m\rangle) \]

把上面的展开,然后把二阶项丢掉,和原来的\(L(m)\)相减(太长了不想写了):

然后推导过程还需要用到反对称性:

\[ \langle ij||kl\rangle=\langle ji||lk\rangle \]

合并一下就得到结果:

\[ \delta L=\langle m|h|\delta m\rangle+\langle \delta m|h|m\rangle +\sum_{i}(\langle i\delta m||im\rangle+\langle i m||i\delta m\rangle-\varepsilon_{im}\langle i|\delta m\rangle-\varepsilon_{mi}\langle\delta m|i \rangle) \]

把上述表达式写成两个部分:

\[ \begin{aligned} \delta L=\langle m|h|\delta m\rangle+\sum_{i}(\langle i\delta m||im\rangle-\varepsilon_{im}\langle i|\delta m\rangle)\\ +\langle \delta m|h|m\rangle+\sum_{i}(\langle i m||i\delta m\rangle-\varepsilon_{mi}\langle\delta m|i \rangle) \end{aligned} \]

注意到下面这个部分和上面这个部分满足:

\[ \begin{cases} A+B=0, & \\ A=B^*, & \end{cases} \]

所以满足:

\[ Re(B)=0 \]

那不妨就让B=0:

\[ \langle \delta m|h|m\rangle+\sum_{i}(\langle i m||i\delta m\rangle-\varepsilon_{mi}\langle\delta m|i \rangle)=0 \]

然后将上述矢量的形式还原成为积分的形式,提取公共因子,分离积分变量,最后就得到:

\[ \begin{aligned} \left[ \hat{h} + \sum_{i} \int dx_1 \, \phi_i^*(x_1) \frac{1}{r_{12}} \phi_i(x_1) \right] \phi_m(x_2) -\left[ \sum_{i} \int dx_1 \, \phi_i^*(x_1) \frac{1}{r_{12}} \phi_i(x_2) \right] \phi_m(x_1) = \sum_{i} \varepsilon_{mi} \phi_i(x_2) \end{aligned} \]

然后强行定义算符:

库伦算符:

\[ \hat{J}=\sum_{i} \int dx_1 \, \phi_i^*(x_1) \frac{1}{r_{12}} \phi_i(x_1) \]

这个的意义很明确,就是代表库伦相互作用,两波函数乘积就是电荷密度

交换算符(这个不知道长什么样):

\[ \hat{K}\phi_m(x_2)=\left[ \sum_{i} \int dx_1 \, \phi_i^*(x_1) \frac{1}{r_{12}} \phi_i(x_2) \right] \phi_m(x_1) \]

这一项更像是被强行定义的一项.

以及fock算符:

\[ \hat{f}=\hat{h}+\hat{J}-\hat{K} \]

那么最好的分子轨道一定满足:

\[ \hat{f}|\phi_m(x)\rangle=\sum_i \varepsilon_{mi}|\phi_i(x)\rangle \]

选一组分子轨道,满足\(\phi_m(x)\)可以被这组分子轨道的其他轨道线性表示,这样就能化简成为我们之前看到的本征值问题,也就是fock算符可以对角化.

这就证明了我们选取分子轨道是单独求解本征值问题的合理性.

求解Hartree-Fock方程¶

现在问题转化为求解一系列本征方程:

\[ \hat{f}|\psi_i\rangle=\varepsilon_i|\psi_i\rangle \]

其中分子轨道我们认为可以被原子轨道线性表示:

\[ |\psi_i\rangle=\sum_\mu c_{\mu i}|\phi_\mu\rangle \]

根据前面的知识,我们知道,这个问题就被抽象成为久期方程:

\[ FC=SCE \]

其中:

S是重叠积分,只要选定了原子轨道基组就确定了

\[ F_{\mu\nu}=h_{\mu\nu}+J_{\mu\nu}-K_{\mu\nu} \]

其中:

\[ h_{\mu\nu}=\langle\phi_\mu|\hat{h}|\phi_\nu\rangle=\int dx_1 \phi^*_\mu(x_1)(-\frac{1}{2}\nabla^2-\sum_A \frac{Z_A}{|r_1-R_A|})\phi_\nu(x_1) \]

这个积分是好算的,所以我们认为上述积分是已知的.

\[ J_{\mu\nu}=\int\phi^*_\mu(x_2)\left[\sum_{i=1}^N \int dx_1 \frac{\psi_i^*(x_1)\psi_i(x_1)}{r_{12}} \right]\phi_\nu(x_2) dx_2 \]

对库伦积分,将分子轨道展开成为原子轨道:

\[ J_{\mu\nu}=\int\phi^*_\mu(x_2)\left[\sum_{i=1}^N \int dx_1 \frac{\sum_{\alpha}c_{\alpha i}^*\phi_\alpha^*(x_1)\sum_\beta c_{\beta i}\phi_\beta(x_1)}{r_{12}} \right]\phi_\nu(x_2) dx_2 \]

然后将与积分无关的部分提取出来:

\[ J_{\mu\nu}=\sum_{\alpha,\beta}\sum_i c^*_{\alpha i}c_{\beta i}\iint dx_1dx_2 \phi_\alpha^*(x_1)\phi_\mu^*(x_2)\frac{1}{r_{12}}\phi_\beta(x_1)\phi_\nu(x_2) \]

定义密度矩阵:

\[ D_{\alpha\beta}=\sum_i c^*_{\alpha i} c_{\beta i} \]

所以库伦积分提供的一项为:

\[ J_{\mu\nu}=\sum_{\alpha,\beta} D_{\alpha\beta}\langle \alpha\mu|\beta\nu\rangle \]

还有一项由交换积分决定

交换算符的基本形式为:

\[ \hat{K}g(x)=\sum_i\int dx_1 \frac{\psi_i^*(x_1)g(x_1)}{r_{12}}\psi_i(x_2) \]

所以:

\[ K_{\mu\nu}=\int dx_2 \phi_\mu^*(x_2)\sum_i\int dx_1 \frac{\psi_i^*(x_1)\phi_\nu(x_1)}{r_{12}}\psi_i(x_2) \]

展开成为原子轨道:

\[ K_{\mu\nu}=\iint dx_1dx_2\sum_i \frac{1}{r_{12}}\phi_\mu^*(x_2)\phi_\nu(x_1)\sum_{\alpha}c_{\alpha i}^* \phi_\alpha^*(x_1)\sum_\beta c_{\beta i}\phi_\beta(x_2) \]

然后把求和提取到外面:

\[ K_{\mu\nu}=\sum_{\alpha,\beta}D_{\alpha\beta}\langle\alpha\mu|\nu\beta\rangle \]

所以求解Hartree-Fock方程实际上就是求解以下方程组:

\[ \begin{cases} F_{\mu\nu}=h_{\mu\nu}+\sum_{\alpha,\beta}D_{\alpha\beta}\langle\alpha\mu||\beta\nu\rangle, & \\ D_{\alpha\beta}=\sum_i c^*_\alpha c_\beta, & \\ FC=SCE \end{cases} \]

从中我们发现一个复合关系,要求解久期方程就要知道密度矩阵,要知道密度矩阵就要求解久期方程得到的系数,这是一个复杂的耦合关系,通常采用迭代的方式求解.

先提前准备好积分\(h_{\mu\nu},\langle\alpha\mu||\beta\nu\rangle\)
选定一组原子轨道基组
初始猜测一个系数矩阵,求解密度矩阵
代入久期方程,求解系数矩阵
比较解与初始猜测的相似程度,若差距较大,将求解得到的矩阵作为猜测矩阵,代回到第三步.

迭代若干次,系数矩阵不再发生变化,算法收敛,轨道自洽,这就是所谓的自洽场理论(Self-consistent-filed即SCF)

求解这个广义本征值问题在数学上要先对重叠积分正交化,但是scipy中可以直接求解,我就不去费心思了解怎么操作了.

求解完毕后,我们通常需要解出总能量,直接把所有轨道的能量相加是不合理的,考虑之前我们得到的能量表达式,对它进行展开:

\[ \langle i|h|i\rangle=\int dx_1 \psi_i^*(x_1)\hat{h}\psi_i(x_1)=\int dx_1 \sum_\alpha c_{\alpha i}^* \phi_\alpha^*(x_1)\hat{h}\sum_\beta c_{\beta i}\phi_\beta(x_1)=\sum_{\alpha,\beta}D_{\alpha\beta}\langle\alpha|\hat{h}|\beta\rangle \]

考虑双电子积分:

\[ \langle ij|ij\rangle=\int dx_1dx_2 \psi^*_i(x_1)\psi_j^*(x_2)\frac{1}{r_{12}}\psi_i(x_1)\psi_j(x_2)=D_{\alpha k}D_{\beta l}\langle\alpha\beta|k l\rangle=D_{\alpha k}D_{\beta l}[\alpha k|\beta l] \]

\[ \langle ij|ji\rangle=\int dx_1dx_2 \psi^*_i(x_1)\psi_j^*(x_2)\frac{1}{r_{12}}\psi_j(x_1)\psi_i(x_2)=D_{\alpha k}D_{\beta l}\langle\alpha\beta|lk\rangle=D_{\alpha k}D_{\beta l}[\alpha l|\beta k] \]

所以电子总能量为:

\[ E_{electron}=\sum_{\alpha,\beta}D_{\alpha\beta}\langle\alpha|\hat{h}|\beta\rangle+\frac{1}{2}\sum_{\alpha,\beta,k,l}D_{\alpha k}D_{\beta l}([\alpha k|\beta l]-[\alpha l|\beta k]) \]

还要加上一个核势能,就能得到总能量.

原子轨道基组¶

我们知道,氢原子的波函数可以由径向波函数和球谐函数相乘构成:

\[ \psi_{n,l,m_l}=P_n(r)e^{-\alpha r}Y_{l,m_l}(\theta,\phi) \]

对于原子轨道的角度部分,我们知道它常常是一个复指数部分,复数的存在往往不利于我们的操作,所以,以p轨道为例,我们通常将其角度部分线性组合,变成三个实数轨道\(p_x,p_y,p_z\),只用角度来进行表示,然后角度往往改成用坐标来进行表示,所以其实原子轨道的形式可以变成:

\[ \phi^{STO}=Nx^my^nz^lP_n(r)\exp(-\alpha r) \]

这种较为贴近精确解的波函数被称作Slater Type Orbital,使用这种基显然可以更好的描述分子轨道,与之相对的,另一种具有更快指数衰减形式的基为:

\[ \phi^{GTO}=Nx^my^nz^lP_n(r)\exp(-\alpha r^2) \]

即Gaussian Type Orbital,这种轨道的优势在计算电子积分的时候可以体现出来,但是,由于其不是原子轨道的精确解,所以效果肯定没有STO要来的好.

并且,可以发现,在一维计算的时候:\(\exp(-\alpha|x|)\)在\(x=0\)处是不可导的,相反\(exp(-\alpha x^2)\)是平滑连续的,种种迹象表明,GTO形式的基拥有比STO更好的计算性质,所以,人们往往就使用GTO去逼近STO,将STO写成GTO线性组合的形式:

\[ e^{-\alpha r}\approx\sum_i c_i\exp(-\alpha r^2) \]

这其实就是某些基组的名称的由来,例如6-31g,表示内层轨道根据6个GTO来描述,而外层轨道由两组GTO描述,一组有3个GTO,另一组只有一个,这样可以更加精细的描述原子轨道.

还有比如STO-3G,被称之为最小基组即每个slater型轨道都用3个GTO来逼近.

另外更加复杂的还有CCPVDZ,CCPVTZ,CCPVQZ等等.

有的时候为了描述长程相互作用,还会在基组中添加弥散函数,通常形式像\(e^{-0.003x^2}\),是一个展宽很大的高斯函数,代表电子在较远的地方也存在分布,在描述氢键,分子间相互作用,离子等等的时候被广泛应用.
